Svodič A-Z ROOF SPD T1+T2 2+0 1010 Vdc
| Typ výrobce: | DC-2 |
|---|---|
| Art. Nr.: | 11632 |
| Typ příslušenství : | DC rozvaděče a přepěťové ochrany, Ochrana sítě a systému, Požární ochrana |
- Novinka

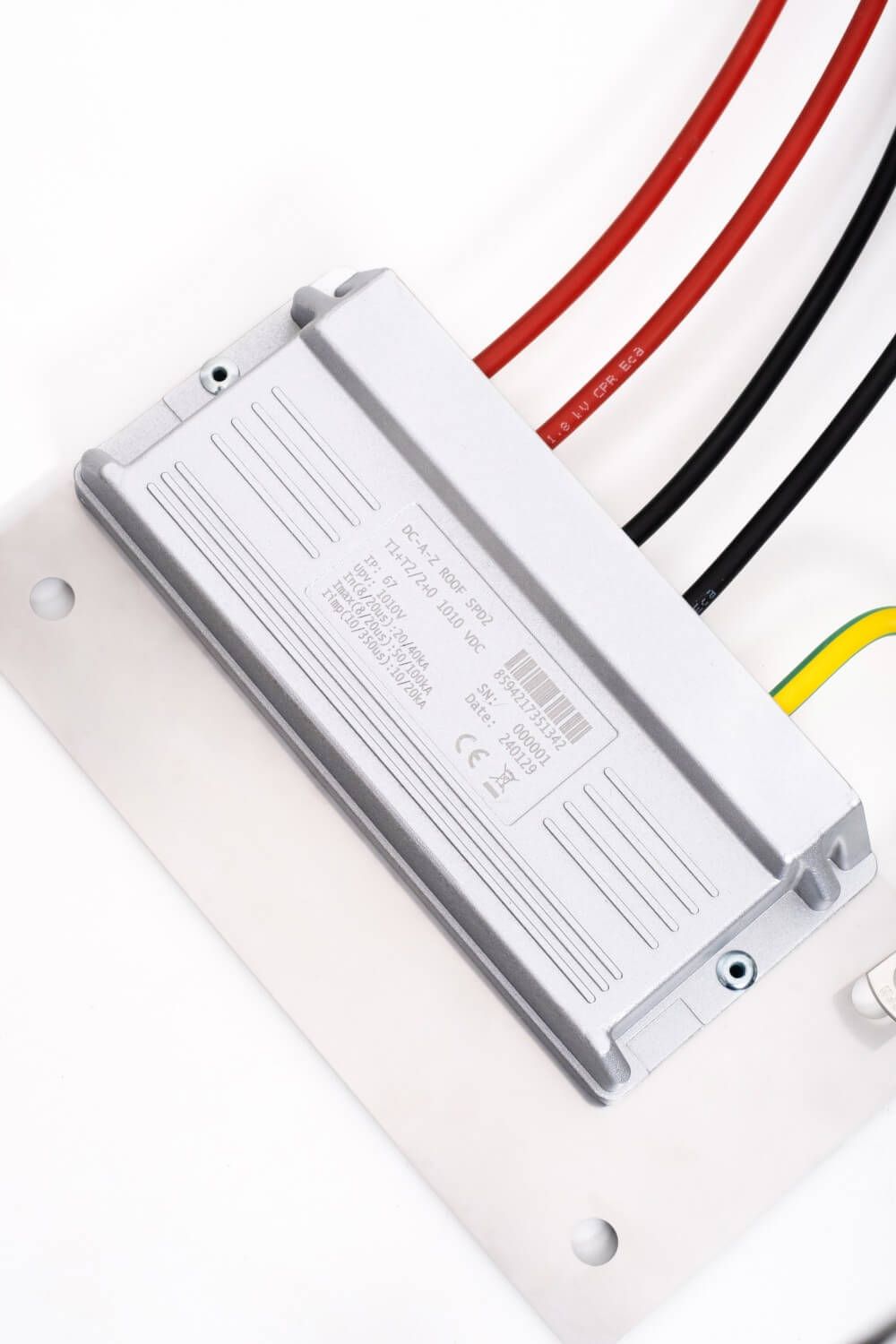

Svodič přepětí pro venkovní použití A-Z ROOF SPD T1+T2
Vzhledem k normativní povinnosti umisťovat svodiče přepětí třídy 1 v blízkosti svodu stringových vodičů do objektu, přichází A-Z Traders s novou modelovou řadou SPD jednotek pro montáž na nosnou konstrukci samotných fotovoltaických panelů. Vlastní konstrukce je s ohledem na povětrnostní podmínky a způsob montáže z hliníkové slitiny (stejný materiál jako nosné profily PV panelů – nehrozí vznik elektrochemické koroze) s hermeticky zalitými vnitřními obvody v polyuretanové hmotě s inertním plnivem potlačujícím hoření.

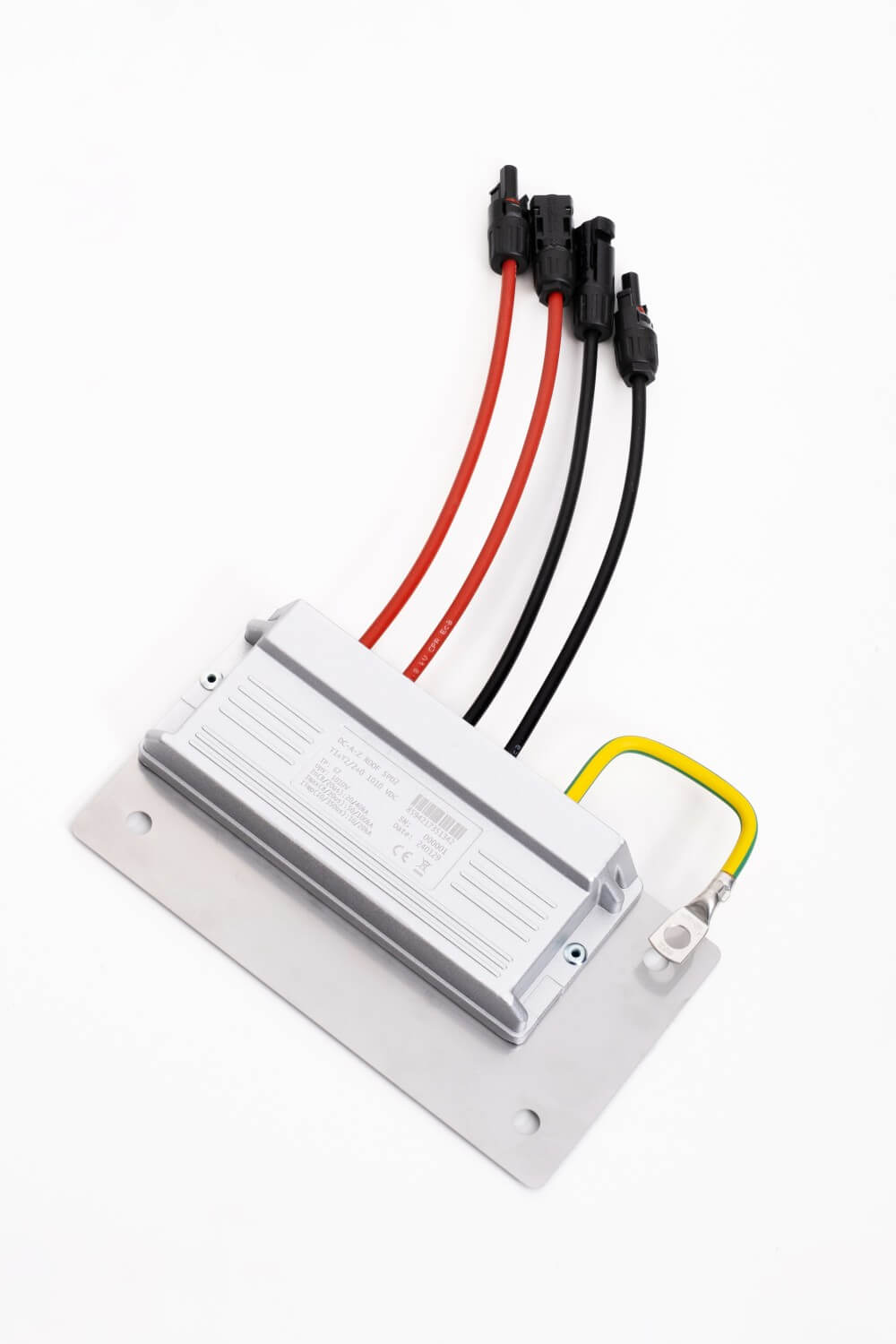

Jednotka je s ohledem na snadnou implementaci do stringu realizována jako průchozí - oba póly stringu se připojí do jednotky a oba z nich také vystupují. Spojení je realizováno klasickými MC4 konektory (na vstupu s integrovanou pojistkou) a vodiči s o průřezy 6 mm2 (v některých verzích i 10 mm2) s dvojitou izolací a barevným rozlišením.
Připojení PE vodiče nebo spojení s prvky LPS je řešeno na vlastním šasi krabičky pomocí šroubu M10 (M8) přes nalisované oko na slaněném vodiči >16 mm2 nebo přímo přes T-šroub propojením s nosnou konstrukcí/svodem LPS, případně v kombinaci.
Vlastní SPD jednotka je třídy T1 + T2, kdy vzhledem k nadstandardní svodové odolnosti (12/25 kA) je možná aplikace i na středy s méně jak 4 svody (dle ČSN EN 51643-32). Vzhledem ke specifické konstrukci a umístění je nutné po každém přerušení integrované pojistky (vlivem zapůsobení SPD) provést měření reziduálního proudu při max. provozním napětí. V případě, že je vyšší než maximální výrobce udaná hodnota, je nutné vyměnit celý modul SPD. Indikace přerušení pojistky je nepřítomnost napětí na okruhu stringu za SPD modulem.
Výhody produktu:
- splňuje normativní požadavky na bezpečnost FVE
- montáž přímo na konstrukci FV
- konektory MC4
- klasifikace dle ČSN EN 61643-11 ed. 2 a ČSN EN 61643-31: T1+T2
- životnost >15 let
Vlastnosti produktu A-Z ROOF SPD T1+T2 2+0 1010 Vdc
- Maximální DC napětí: 1010 V
- Průřez vodiče: 6 mm2
- Délka kabelu: 25 cm
- Krytí: IP67
- Jmenovitý zkratový proud: 10 kA
- Jmenovitý zatěžovací proud: 30 A
- Doba odezvy: 25 ns
- Pracovní teplota: -40 až 85°C
- Rozměry: 234 x 126 x 34,4 mm
